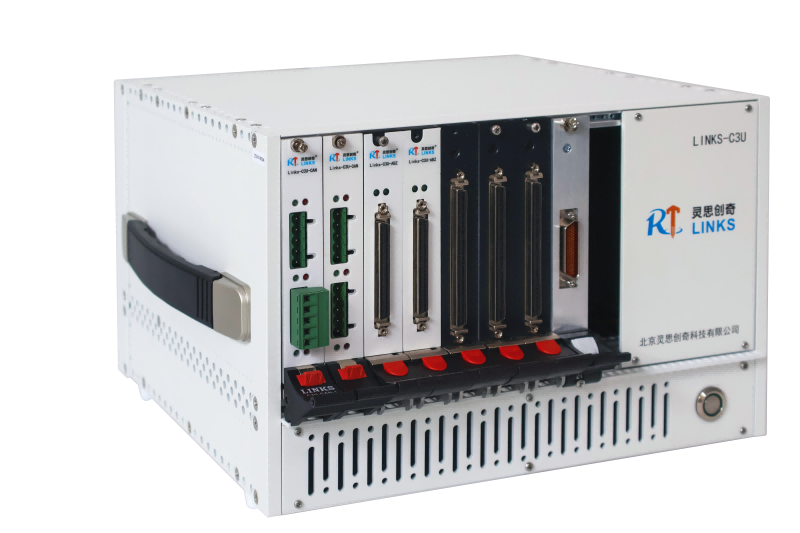

Links-C3U 實時仿真機
一、概述
Links-C3U是硬件在環（HIL）仿真和快速控制原型（RCP）設計的理想選擇，該測試系統配備了強大的多核CPU和可選的Simulink可編程FPGA，可實現高達MHz（微秒）范圍的閉環采樣率。Links-C3U最多支持21個擴展槽，可提供覆蓋數百個I/O信號的擴展性。
二、產品亮點
?計算能力強大，工業級設備，強度可靠性高，適用于惡略環境。
?支持多核及FPGA功能，閉環采樣率高達MHz；
?支持的I/O連接和協議范圍廣泛；
?靈活的I/O擴展，支持多種槽數配置4/8/14/18/21；
?多種建模規范支持，如Modelica，F(xiàn)MI，MATLAB Simulink；
?可用于各類RCP/HIL場景，典型如無人機飛控、多智能體集群編隊、車輛三電系統、衛星姿軌控等；
?多功能安裝，可放在桌子上或者安裝在機架上。
?長期可用性和優質服務；
三、產品選型及技術參數
CPU控制板 | Links-C3U-SBC01 | ?3U cPCI單板計算機，占用兩個槽位； ?Intel Core i7-3555LE雙核處理器 2.5GHz ； ?內存：8GB DDR3-1600內存； ?2個千兆自適應以太網口； ?500GB 固態盤； ?2通道串口，2通道USB口，1個VGA顯示口和2個DisplayPort顯示接口，1個PS/2接口 |
Links-C3U-SBC02 | ?3U cPCI單板計算機，占用兩個槽位； ?Intel Core i7-5700EQ四核處理器 2.6GHz (Turbo boost up to 3.4GHz)，6M Cache, 47/37W by cTDP; ?內存：16G 內存; ?1T 硬盤. | |
Links-C3U-SBC03 | ?3U cPCI單板計算機，占用兩個槽位； ?i7-6822EQ，四核處理器2.0GHz， ?內存：8G ; ?500GB 固態盤 | |
機箱 | Links-C3U-C01 | ?4U cPCI機箱，支持3U板卡; ?4槽，ATX電源200W; ?半機架尺寸設計，適用于小空間需求的便攜式應用。 |
Links-C3U-C02-A | ?4U 84HP cPCI機箱，支持3U板卡; ?8槽，冗余可插拔200W. | |
Links-C3U-C02-B | ?4U cPCI機箱，支持3U板卡; ?8槽，ATX電源200W; ?半機架尺寸設計，適用于小空間需求的便攜式應用。 | |
| Links-C3U-C03 | ?4U 84HP cPCI機箱，支持3U板卡; ?14槽，冗余可插拔200W. | |
Links-C3U-C04 | ?4U 84HP cPCI機箱，支持3U板卡; ?18槽，冗余可插拔CPCI電源，零槽無 后I/O. | |
Links-C3U-C05 | ?4U 84HP cPCI機箱，支持3U板卡; ?21槽，冗余可插拔CPCI電源，零槽無 后I/O. |
四、應用案例
?硬件在環測試：飛發推力管理系統設計、驗證的關鍵利器
?基于模型的系統工程（MBSE）在水下航行器設計及陸地試驗過程中的典型應用
?高效便捷！靈思創奇助力電動垂直起降(eVTOL)飛行器航電及飛控系統設計和驗證
?Links-Xil助力衛星設計驗證——邁向巨型星座時代
?智能制造之MBSE丨半實物仿真加速礦山機械設備控制系統開發；
?深度驗證與優化：重型工程機械車輛硬件在環（HIL）測試的全面探索。
