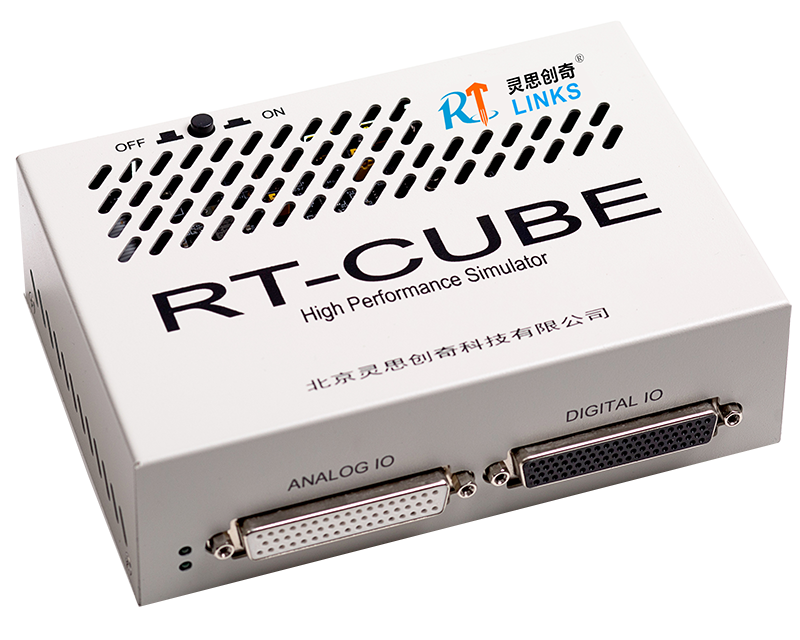

Links-CubeⅠ 實時仿真機
一、概述
Links-CUBE Ⅰ是一款便攜式仿真機，其核心部件采用 Xilinx 公司的 ZYNC 芯片，在單一封裝下集成 FPGA 和雙核 CPU。二者通過內部高速 AXI 總線進行通訊，極大限度地降低 CPU 對外設的訪問時間和數據延時時間。CUBE 提供 8 通道模擬量采集、8 通道模擬量輸出、32 通道雙向數字量接口、2 通道增量式編碼器采集和 8 通道差分數字量輸出資源；具有雙核處理器，能夠靈活應用于硬件在環仿真測試（HIL）或控制器快速原型（RCP）的設計。
二、產品亮點
?體積小巧，集成I/O，接口豐富；
?支持DA/AD/DIO/PWM/增量式編碼器采集/RS422異步串口；
?多種建模規范支持，如Modelica，F(xiàn)MI，MATLAB Simulink；
?可用于車載數據采集/記錄/回放，RCP/HIL，教學等場景；
?長期可用性和優質服務；
三參數
型號 | Links-Cube1 |
處理器 | ARM Cortex-A9 767MHz雙核處理器 |
內存 | 512MB DDR3 SDRAM內存 |
文件存儲器 | 16GB SD卡 |
擴展插槽 | 無 |
重量 | 1KG |
IO硬件 | DA輸出：8路； AD采集：8路； DIO：32路，每通道支持離散信號采集、PWM信號采集、計數器采集、離散信號輸出、PWM信號輸出； 增量式編碼器采集：4路； RS422異步串口：1路。 |
寬×深×高 | 165×116×47 |
操作系統 | RTOS(實時操作系統) |
工作溫度 | 0℃-55℃ |
濕度 | 10%-90%無凝結 |
-
