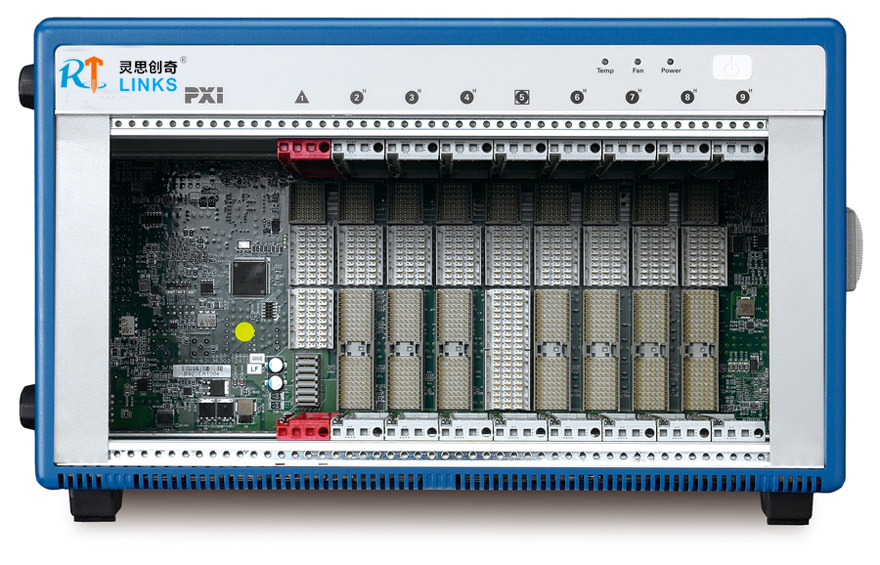

Links-PXI 實時仿真機

2024-10-18 10:07:38 29285

一、概述

Links-PXI系列仿真機是硬件在環（HIL）仿真和快速控制原型（RCP）設計的理想選擇，該測試系統配備了強大的多核CPU和可選的Simulink可編程FPGA，使您能夠實現高達MHz（微秒）范圍的閉環采樣率。Links-PXI的擴展槽最多可達18個，可提供覆蓋數百個I/O信號的擴展性。適合放在辦公桌上、實驗室或機架上，也可作為外場試驗的選擇。


二、產品亮點

?計算能力強大，工業級設備，強度可靠性高，適用于惡略環境。

?支持CPU多核及FPGA功能，閉環采樣率高達MHz；

?支持的I/O連接和協議范圍廣泛；

?靈活的I/O擴展，支持多種槽數配置4/8/9/18；

?多種建模規范支持，如Modelica，FMI，MATLAB Simulink；

?可用于RCP/HIL場景；

?多功能安裝，可放在桌子上或者安裝在機柜上。

?長期可用性和優質服務；

三、參數

機箱

Links-PXI-C01

1）3U 6槽PXI Express全混合機箱，1個系統槽，5個混合外設插槽，外設槽兼容cPCI、PXI、cPCIe、PXIe背板總線;
2）帶交流電源，系統帶寬8GB/s，所有插槽支持2GB/s外設帶寬;
3）半機架尺寸設計，適用于小空間需求的便攜式應用。

Links-PXI-C01-A

1）3U 5槽PXI Express全混合機箱，1個系統槽，4個混合外設插槽，外設槽兼容cPCI、PXI、cPCIe、PXIe背板總線;
2）帶交流電源，系統帶寬8GB/s，所有插槽支持2GB/s外設帶寬;
3）半機架尺寸設計，適用于小空間需求的便攜式應用。

Links-PXI-C02-A

1）3U 9槽PXI Express全混合機箱，1個系統槽，8個混合外設插槽，外設槽兼容cPCI、PXI、cPCIe、PXIe背板總線;
2）帶交流電源，系統帶寬8GB/s，所有插槽支持2GB/s外設帶寬;

Links-PXI-C03

1）3U 18槽PXI Express全混合機箱，1個系統槽，1個定時插槽，16個混合外設插槽;
2）550W交流電源，系統帶寬8GB/s，所有插槽支持24GB/s外設帶寬;

Links-PXI-C04

18 槽 PXI 機箱，一個 system 插槽、17 個 PXI 外設插槽。460W交流電源，附帶機架安裝法蘭

Links-PXI-C05

10 槽 PXI 機箱，一個 system 插槽、9 個 PXI 外設插槽。460W交流電源

CPU控制板



Links-PXI-SBC02

1)Intel Core I7-7820EQ 3.0GHz四核處理器，
2)8GB DDR4內存；
3)500GB SATA硬盤；
4)I/O接口：2路USB3.0接口，2路千兆以太網口，4路USB2.0接口，內置GPIB（IEEE488）控制器，2路DP顯示接口，觸發I/O接口（用于PXI 觸發功能），1路RS232/422/485接口

Links-PXI-SBC03

1)Intel Core I5-4400EQ 2.7GHz雙核處理器，Chipset Intel? QM87；
2)4GB DDR3內存；
3)500GB SATA硬盤；
4)I/O接口：1路USB3.0接口，2路千兆以太網口，4路USB2.0接口，1路DVI-I顯示器接口（分辨率：1600*1200）

Links-PXI-SBC03

1)Intel Core i7-4700EQ 2.4GHzGHz四核處理器，Chipset Intel? QM87；
2)8GB DDR3內存；
3)500GB SATA硬盤；
4)I/O接口：1路USB3.0接口，2路千兆以太網口，4路USB2.0接口，1路DVI-I顯示器接口（分辨率：1600*1200）

四、應用案例

?硬件在環測試：飛發推力管理系統設計、驗證的關鍵利器

?基于模型的系統工程（MBSE）在水下航行器設計及陸地試驗過程中的典型應用

?高效便捷！靈思創奇助力電動垂直起降(eVTOL)飛行器航電及飛控系統設計和驗證

?Links-Xil助力衛星設計驗證——邁向巨型星座時代

?智能制造之MBSE丨半實物仿真加速礦山機械設備控制系統開發；

?深度驗證與優化：重型工程機械車輛硬件在環（HIL）測試的全面探索。
