一、概述

現代飛機的航空電子系統越來越復雜，成本占飛機的比例已上升到40%以上，航空電子系統已成為決定現代飛機適航性、作戰效能、經濟性等方面的重要因素。日益增多和復雜的航電系統設計對綜合測試平臺也提出了更高的要求。

我公司提供的航電綜合測試系統支持復雜飛機子系統實時仿真、特殊傳感器信號模擬、信號鏈路硬件故障注入、ICD統一管理、基于用例的自動化測試、航電設備仿真件/真件接入的程控切換等，為實現機載航空電子系統的地面綜合仿真測試提供平臺支撐。

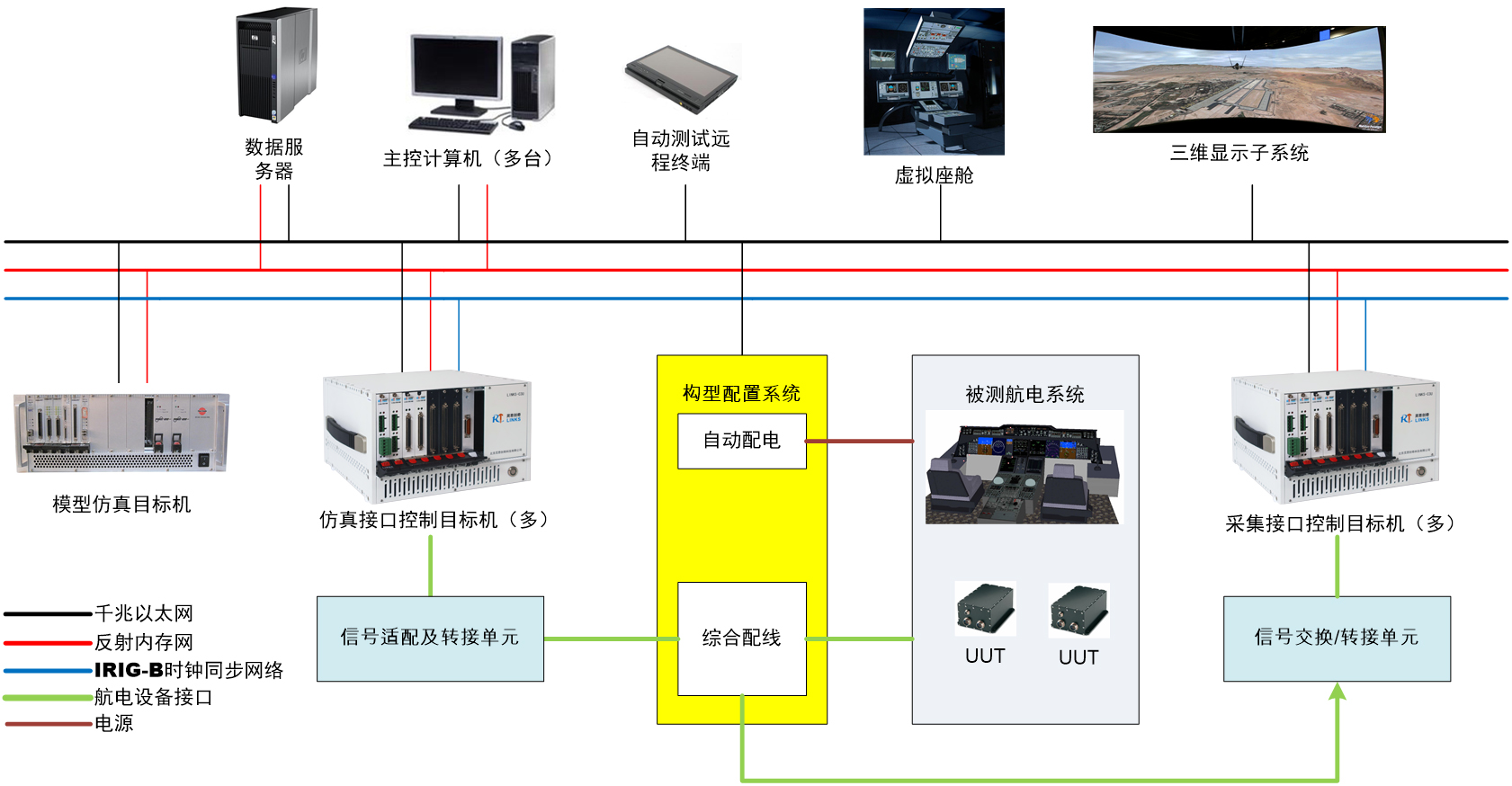

二、系統結構

三、功能描述

（1）被測系統：1個或多個被測機載設備。

（2）綜合配線及自動配電系統：

a) 綜合配線：根據測試實驗需求完成系統構型配置，完成仿真接口信號與真實設備的連接關系切換，完成采集接口信號與被測信號的連接關系切換；

b) 自動配電系統：根據實驗構成配置，自動完成機載設備上電控制。

（3）仿真測試設備層：提供航電設備測試所需的信號激勵及采集功能的執行載體，包括模型仿真、設備IO接口仿真及信號采集功能。

（4）CIA傳輸層：CIA傳輸層是系統的核心構成，為航電測試驗證系統提供了一個全部節點可見的全局數據空間。航電測試驗證系統的所有功能部件均通過CIA傳輸層進行數據和命令交互。CIA傳輸層采用以太網及反射內存網作為傳輸介質，并提供一組CIA協議接口給所有的功能節點，實現對CIA數據的訪問。基于CIA，實現了各節點的功能解耦，系統具備極好的擴展能力。

（5）人機接口層：人機接口層提供了實驗人員對系統進行配置、管理、操作的功能接口，包括系統數據管理、配置運行管理、自動測試、總線分析、數據可視化等功能。

四、應用領域

航電測試驗證系統主要用于完成機載電子設備測試、子系統測試、系統間集成和驗證測試，以及地面航電系統綜合測試與驗證，并能夠支持飛機級集成和驗證。
