本方案設計的車身域控制器HIL測試平臺是一套通用的測試平臺，在平臺硬件資源支持的前提下，能夠針對車身域各控制器（典型測試對象：BCM（車身域控制器）、IP（組合儀表）、PEPS（信息娛樂系統）、APM（防夾車窗）、SCU（天窗控制器））進行單節點部件級測試和多節點聯合測試。測試系統能夠?qū)嚿碛蛳到y(tǒng)進行全面深入的功能測試、故障測試、總線診斷測試及自動化測試，并輔助工程師對測試結果分析驗證、故障再現，提高被測系統功能可靠性。

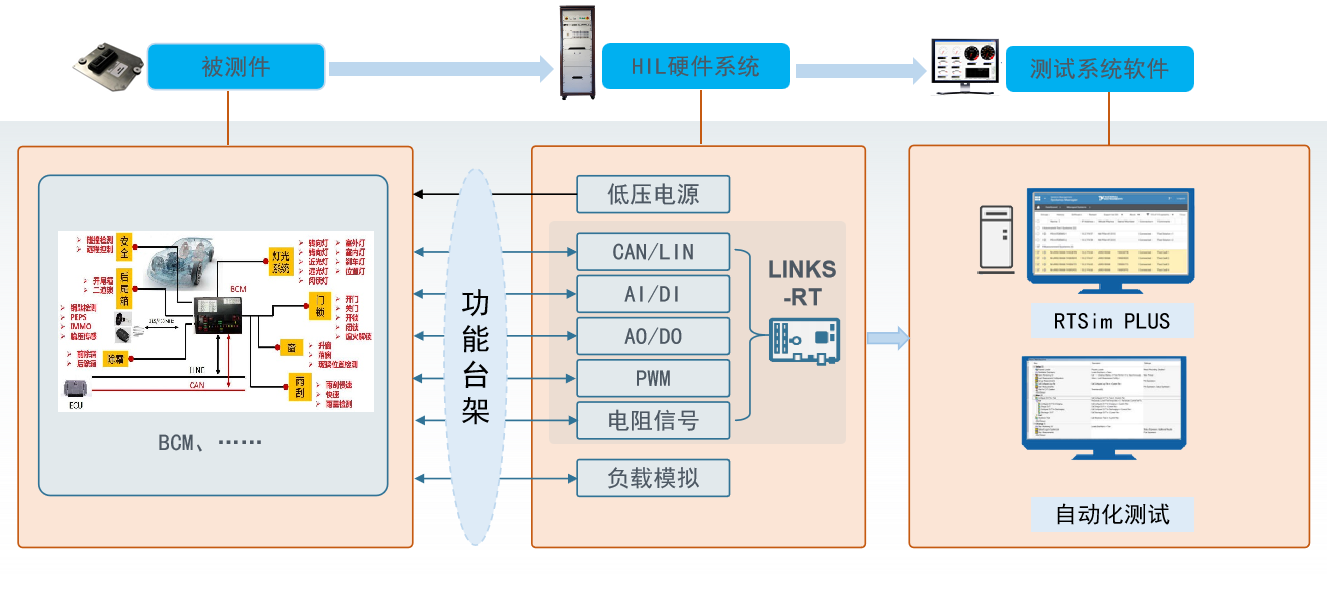

車身域HIL系統架構圖

車身測試臺架示意圖

特征優勢

?支持車身域系統系統級別的聯合功能驗證，實現車身域系統級聯調系統；

?豐富IO接口，實現ECU的輸入信號模擬和輸出信號采集；

?專用故障注入模塊，實現故障注入功能，包括對地/電源短路、斷路、信號間短路等；

?專業系統管理軟件，實現模型和硬件接口配置和監控；

?專業自動化軟件，實現自動化測試，自動生成測試報告。

應用領域

支持車身域部件級別的功能驗證，實現獨立的BCM（車身域控制器）、IP（組合儀表）、PEPS（信息娛樂系統）、APM（防夾車窗）、SCU（天窗控制器）系統測試；
