針對VDC（VCU）、BMS、MCU/GCU、OBC/DCDC等被測系統，可提供四套HIL系統，可同時獨立進行HIL測試，亦可對三電所有控制器進行集成測試。系統具有擴展性，具備升級能力。支持自動化測試，加快產品開發驗證，縮短測試周期，提升測試能力。

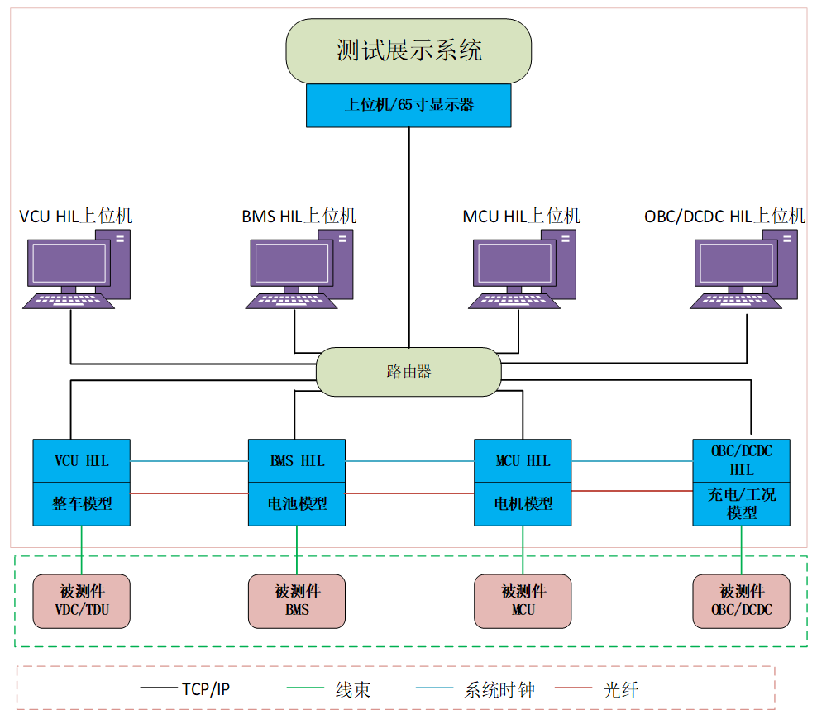

系統總體架構圖

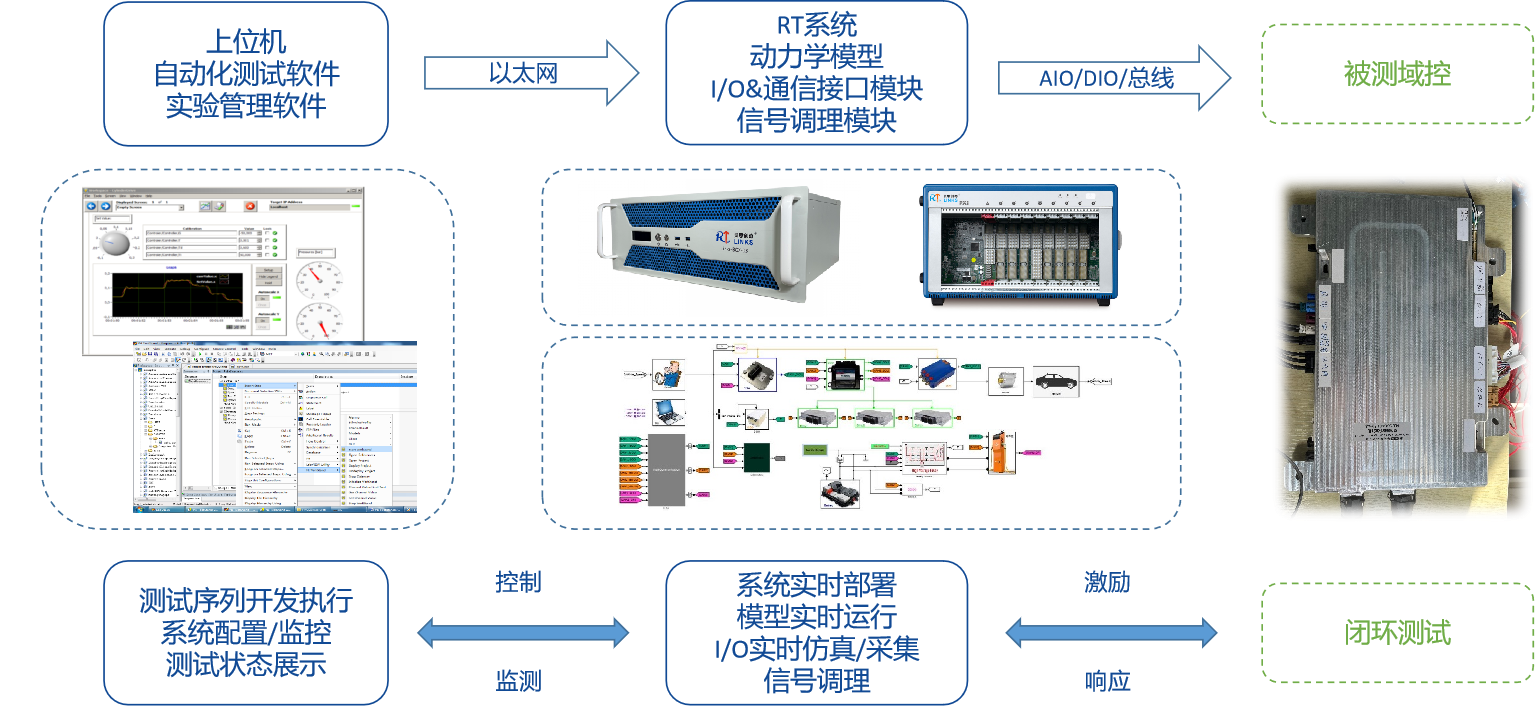

系統執行框圖

特征優勢

? 基于Links-XIL平臺提供各部件整車控制器（VCU）、電池管理(BMS)、電機控制器(MCU)等獨立測試系統，實時系統軟硬件應用廣泛、質量可靠穩定。

? 支持SimCenter AMESim/Motion、Simpack、Car/TruckSim、ECUTest等多學科、多領域仿真建模軟件構建大型、復雜實驗場景，能夠快速進行系統部署和測試用例自動化運行。

? 系統采用模塊化硬件和平臺化軟件進行搭建，保證了系統的通用性和配置的靈活性，平臺化的軟件基于圖形拖拽方式實現，無需編程基礎，可大大降低測試復雜度，提高測試效率。

? 支持“三電”聯調的HIL測試系統，并可以擴展真實的測功機臺架/驅動電機/電池包/高壓部件等形成臺架級的HIL。

應用領域

? VCU HIL:可實現VCU 控制策略開發驗證，包括系統上/下電測試、駕駛員意圖解析、擋位邏輯、能量管理功能測試、扭矩分配功能測試、續駛里程估算等；

? BMS HIL:可實現BMS控制功能全面測試、故障診斷全面測試、總線網絡測試、回歸測試、極限工況測試、數據初始標定、耐久測試、重復性測試等；

? MCU HIL：可實現對MCU控制算法的驗證、電機逆變器驅動功能驗證、扭矩轉速控制模式切換、驗證MCU的信號采集功能等；

? OBC/DCDC HIL：

1) 提供整車模型為OBC/DCDC控制器提供仿真運行環境，可模擬車輛復雜工況；

2) 可測試單個控制器的控制功能，也可后續擴展與其他電控單元的集成測試；

3) 可實現OBC/DCDC控制器的功能及性能測試驗證。
