無人機飛控半實物實驗平臺
一、概述

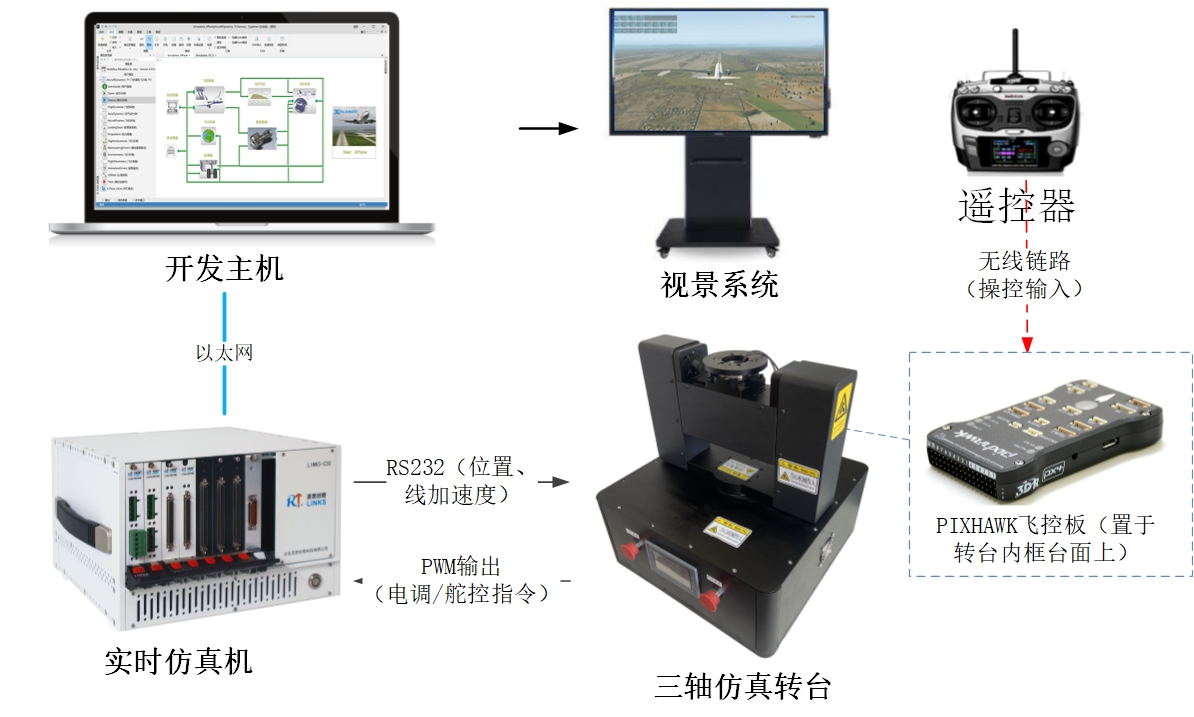

無人機飛控半實物實驗平臺是集教學與科研目的為一體的多功能實驗臺，其在滿足日常學生教學實驗的同時，兼顧無人機飛行控制及飛行力學等學科專業的科學研究。平臺主要由實時仿真機、三維飛行視景系統、地面站系統、遙控器和飛控板組成。
二、特征優勢
（1）基于模型的設計思路；
（2）支持多旋翼、固定翼等小型無人機飛控系統設計驗證；
（3）支持飛控快速控制原型；
（4）支持PIXHAWK和APM：
? 提供專門的MWORKS/Simulink模塊庫，包括傳感器、舵機、GPS、控制模式、鏈路接口等；
? 支持模型預測控制、滑模變結構等復雜控制算法的直接代碼生成；
? 支持控制器自定義參數的在線修改；
（5）支持硬件在回路仿真試驗：
? 基于MWORKS/Simulink建立飛機動力學模型；
? 實時仿真機和飛控完成硬件閉環；
? 支持在線調參和曲線監視。
三、實驗內容
?數學仿真實驗
? MATLAB/Simulink、MWORKS 基礎仿真試驗 ? 單軸姿態控制試驗 ? 三軸姿態控制試驗 ? 外部環境擾動試驗 ? 傳感器誤差試驗
?半實物仿真實驗
? 搭建半實物仿真平臺 ? 單軸姿態控制半實物試驗 ? 三軸姿態控制半實物試驗 ? 外部環境擾動半實物試驗 ? 傳感器誤差半實物試驗
?控制器快速原型開發試驗
? 多旋翼飛控快速原型 ? 固定翼飛控快速原型 ? 直升機飛控快速原型
四、實驗示例
（1）固定翼三軸姿態控制數學仿真試驗
? 數學仿真模型

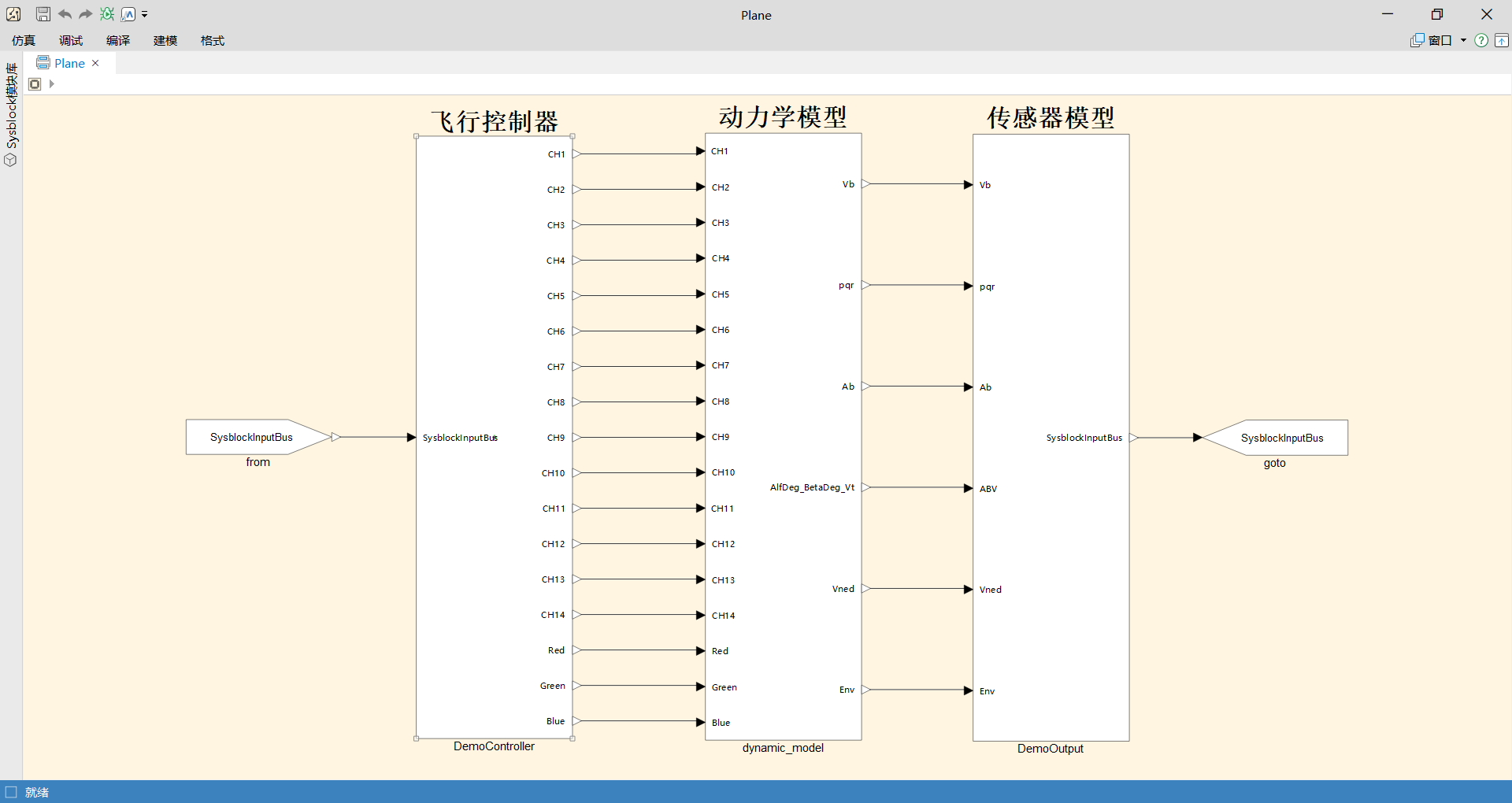

小型固定翼飛機的數學模型，包括飛控、動力學和傳感器三個子系統。
飛控算法采用雙閉環PID控制結合速度前饋，其外環為角度（angle）控制，角度值是由濾波與姿態解算后得到的歐拉角，有延遲且存在誤差，單閉環無法實現姿態控制過程。在此基礎上引入內環，內環選擇角速度（rate）控制，角速度由陀螺儀直接測量得到，誤差小，響應快，延遲短。
動力學建模是通過對飛行器的飛行原理和各種運動狀態下的受力關系進行分析，參考牛頓-歐拉方程建立仿真模型。
? GUI界面

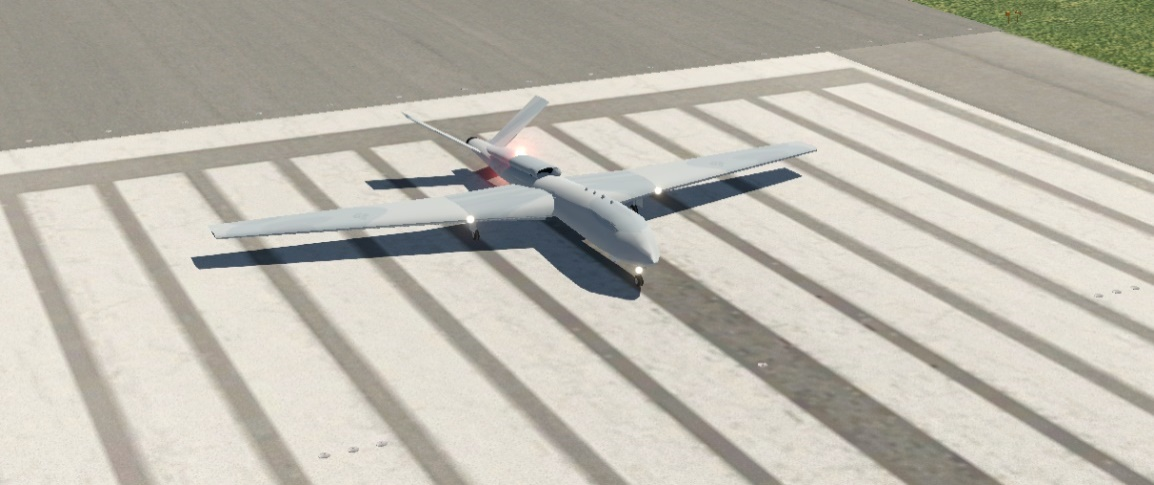

模型建立好之后，可以再Simulink環境下進行數學仿真，通過GUI界面，可以輸入滾轉、俯仰、偏航、油門等控制量，對飛機的姿態等數據以三維和曲線進行可視化顯示。
（2）四旋翼飛控快速控制原型試驗
飛控快速控制原型是將用戶的Simulink算法模型直接生成嵌入式可執行程序，下載到實際的飛控板中，代替了傳統的手動編寫代碼的方式，最大限度的復用了數學仿真的成果，降低了人為編寫代碼出錯的概率。

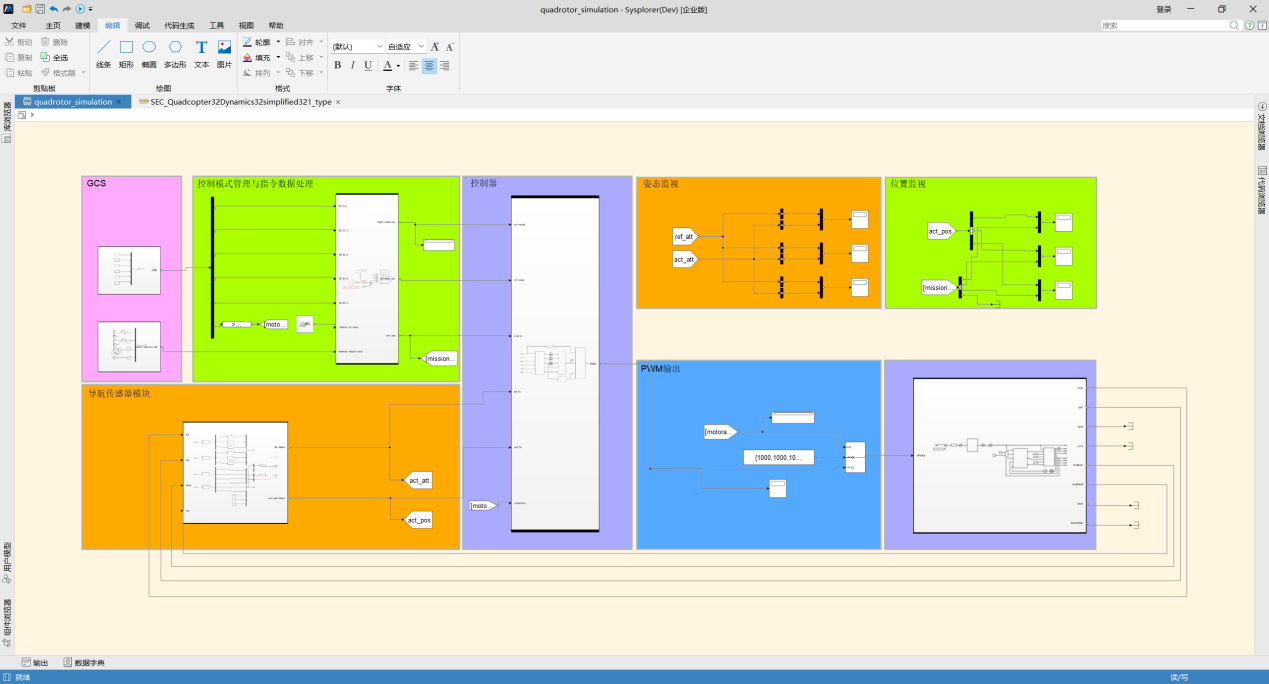

飛控快速原型模型包括控制算法和接口模塊兩大部分，其中用戶主要負責控制算法部分，接口部分為我司提供，主要包括遙控輸入、傳感器和姿態輸入、PWM輸出等模塊，接口模塊匹配真實的飛控板硬件。模型建好后，經過簡單配置，可以一鍵生成代碼和可執行程序。
（3）固定翼三軸姿態控制半實物仿真實驗

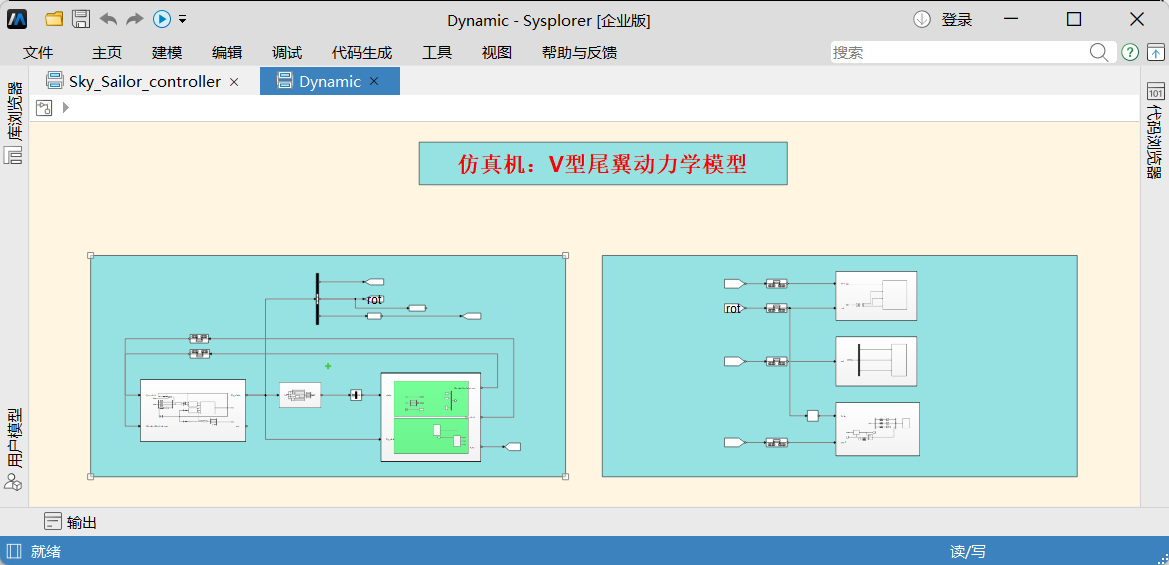

飛控軟硬件開發完成后，可以通過半實物仿真試驗的方式進行地面驗證。本平臺提供一臺半實物仿真機，運行飛機的動力學模型，通過硬件接口和飛控板構成閉環仿真環境。飛機動力學模型主要包括三個部分，動力學算法、飛控接口和三維視景接口。半實物仿真模型如下圖所示：

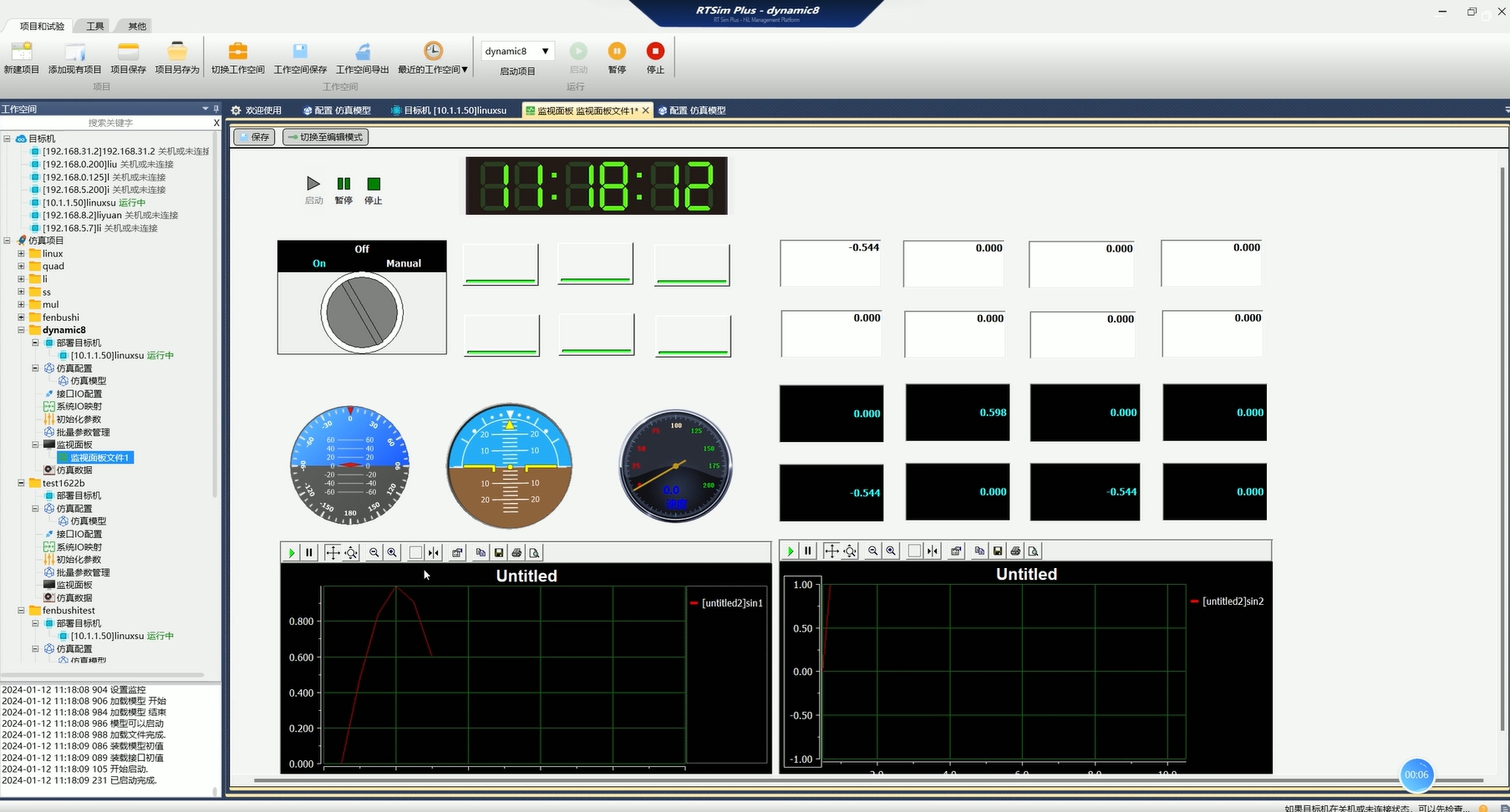

模型建好之后，經過簡單配置，可以一鍵生成代碼和可執行程序，通過仿真管理軟件RT-SIM加載到實時仿真機中運行。RT-SIM可以完成模型加載，在線改參和實時監視，組態界面等功能，便于調試。
五、選型配置
產品名稱 | 產品型號 | 系統配置 | |
無人機飛控半實物實驗平臺 | LINKS-RS-UAV-01 | Links-Box-02 | |
Links-RT | |||
電動三軸轉臺（選配） | Links-3Axis | ||
無人機飛控開發套件 | Links-FC | ||
