一、概述
在復雜仿真測試系統搭建中，面對不同的仿真測試任務，可能接入不同的被測對象設備，要求系統能夠靈活調整試驗構型，混合配線單元即是為滿足這類需求而設計。

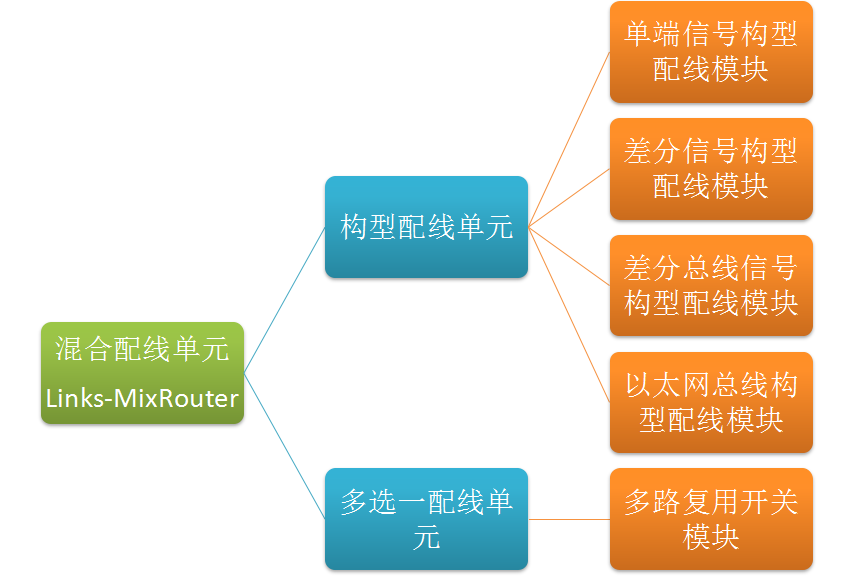

二、模塊功能
分類 | 名稱 | 型號 | 描述 |
構型配線單元 | 單端信號構型配線模塊 | Links-11D01 | 32通道單端信號二選一功能，包含斷路功能 干接點控制，控制電路與被控制電路隔離 動作時間：單板8mS[含繼電器抖動時間] |
差分信號構型配線模塊 | Links-11D02 | 32通道差分信號二選一功能，包含斷路功能 干接點控制，控制電路與被控制電路隔離 動作時間：單板8mS[含繼電器抖動時間] | |
差分總線信號構型配線模塊 | Links-11D03 | 16個“四選二開關”功能，包含斷路功能 干接點控制，控制電路與被控制電路隔離 動作時間：單板8mS[含繼電器抖動時間] | |
以太網總線信號構型配線模塊 | Links-11D04 | 4個“四選二開關”功能，包含斷路功能 干接點控制，控制電路與被控制電路隔離 動作時間：單板8mS[含繼電器抖動時間] | |
多選一配線單元 | 多路復用開關模塊 | Links-11D20 | 64選一功能，包含斷開功能 干接點控制，控制電路與被控制電路隔離 動作時間：單板8mS[含繼電器抖動時間] |
-
